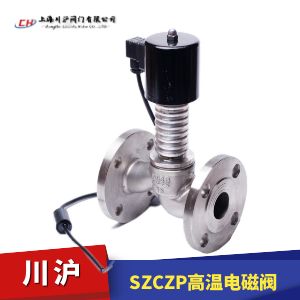

SZCZP高溫電磁閥是電磁閥中的一種，是間接先導式平衡型電磁閥，具有耐高溫、耐腐蝕、耐磨損、使用范圍廣等優點，廣泛應用于輸送水、輕油、重油、過熱蒸汽、腐蝕氣體等介質管路中。完成系統中氣體、蒸汽、液體、油類等各種介質的自動控制和自動調節。也可用于電鍍行業。

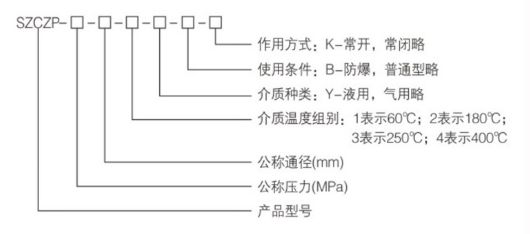

選型備注
SZCZP高溫電磁閥根據使用環境分為普通型和防爆型，默認為普通型。
SZCZP高溫電磁閥根據使用介質分為常閉型和常開型，默認為常閉型。
SZCZP高溫電磁閥電壓有DC24V、AC220V等電壓，默認為AC220V。
| 公稱溫度(℃) | ≤400 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | 1.6 | ||||||||||||||
| 工作壓差(MPa) | 0~1.6 | 0.05~1.6 | 0.1~1.6 | ||||||||||||
| 公稱通徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||
| 功耗(VA) | 50~80 | ||||||||||||||
| 電源電壓 | AC220V 110V DC 24V | ||||||||||||||
額定流量系數 (KV) |
按JB/T7352-94規定? | ||||||||||||||
| 泄漏量(ml/min) | 按JB/T7352-94·F規定 | ||||||||||||||

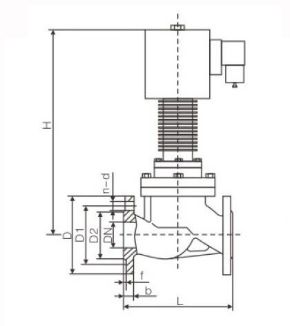

| DN | L | H | D | D1 | D2 | B | F | N-D |
|---|---|---|---|---|---|---|---|---|
| 10 | 115 | 465 | 90 | 60 | 41 | 14 | 2 | 4-?14 |
| 15 | 115 | 465 | 95 | 65 | 46 | 14 | 2 | 4-?14 |
| 20 | 150 | 465 | 105 | 75 | 56 | 16 | 2 | 4-?14 |
| 25 | 160 | 465 | 115 | 85 | 65 | 16 | 3 | 4-?14 |
| 32 | 180 | 475 | 140 | 100 | 76 | 18 | 3 | 4-?18 |
| 40 | 200 | 490 | 150 | 110 | 84 | 18 | 3 | 4-?18 |
| 50 | 230 | 505 | 165 | 125 | 99 | 20 | 3 | 4-?18 |
| 65 | 290 | 525 | 185 | 145 | 118 | 22 | 3 | 8-?18 |
| 80 | 310 | 535 | 200 | 160 | 132 | 24 | 3 | 8-?18 |
| 100 | 350 | 565 | 235 | 190 | 156 | 24 | 3 | 8-?22 |
| 125 | 400 | 580 | 270 | 220 | 184 | 26 | 3 | 8-?26 |
| 150 | 480 | 605 | 300 | 250 | 211 | 28 | 3 | 8-?26 |
| 電磁閥說明書 | 下載 |
|---|
訂貨須知
1、訂貨時請注明型號，公稱通徑，公稱壓力，工作介質，工作壓差，介質溫度，電源電壓及頻率，介質粘度。
2、電磁閥一般工作電壓為220V，電壓波動量為85%~110%的額定電壓，如果超過此范圍，請訂貨時注明電壓的波動量，其他規格電源電可做特殊訂貨。
3、閥門的開通時間達12小時/天以上，請選用常開式電磁閥。當使用環境周圍有易燃易爆品，請選用防爆型電磁閥。
安裝須知
1、安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向一致，不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質，電磁閥內件表面上的污物及過濾器，須定期清潔干凈。
3、在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，最好安裝旁路裝置。如圖(三)當電磁倒安裝在支路時，電磁閥的口徑應比主管道上的閥門口徑小，如圖(四)分路裝置。注意：支路上的閥門平時須關閉。
4、安裝電磁閥前，管道必須清洗干凈。建議閥前安裝過濾器，蒸汽管路交裝疏水閥。
5、不要將閥安裝于管道低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
6、普通型不可在爆作危險場合使用。
7、在管道剛性不足情況下，建議把閥前后管子用支架固定，以防電磁閥工作時引起振動。
8、在安裝前，要注意看清戶品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
9、電磁閥前后管道上：需裝壓力表，以使觀察管道壓力。
使用保養
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后，須通入介質試動作數次，確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物，注意不要損壞密封面。
4、電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
5、電磁閥從管路上卸下，不用時，應將內部及零件拭凈并用壓縮空氣吹凈貯存。
6、使用時間較長時，如活塞與閥座間密封不好，可將活塞密封面重新磨平，再和閥座研磨。
7、工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓差范圍內，當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閱要停止使用，關閉前后手動閥，以防電磁閥爆炸和泄漏。
