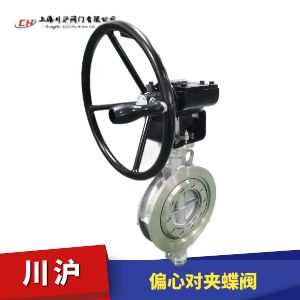

偏心對夾蝶閥適用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、輕紡、造紙，水電、船舶、冶金、能源系統等，流體管線上作為調節和截流裝置來使用。是取代中壓閘閥、截止閥、球閥、旋塞閥的理想產品，是目前唯一能實現無磨損零泄漏，使用壽命長，并能承受一定反向壓力的高性能優秀產品。
執行機構選型
偏心對夾蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接組成電動蝶閥（開關型和調節型控制信號4-20mA）和氣動蝶閥（開關型和調節型控制信號4-20mA）
| 公稱壓力 Nominal pressure |
0.6MPa | 1.0MPa | 1.6MPa | 2.5MPa |
|---|---|---|---|---|
| 公稱通徑 Nominal diameter |
80~3000 mm |
80~3000 mm |
80~2000 mm |
80~1200 mm |
| 密封試驗 Seal test |
0.66MPa | 1.1MPa | 1.76MPa | 2.75MPa |
| 殼體強度試驗 Shell strength tes |
0.9MPa | 1.5MPa | 2.4MPa | 3.75MPa |
| 適用溫度 Applicable temperature |
≤100℃~600℃ | |||
| 適用介質 Applicable medium |
煙氣、熱水、蒸汽、煤氣、酸、堿、食品 Flue gas, hot water, steam,gas, acld, alkall,food | |||
| 驅動形式 Driving form |
蝸輪傳動、電動、氣動 Worm gear drive,electric,pneumatic |
|||
| 閥體 valve body |
鑄鋼、不銹鋼、球墨鑄鐵 Cast steel, stainless steel, ductile cast iron |
|---|---|
| 閥座 valve seat |
不銹鋼 stainless steel |
| 蝶板 Disc |
鑄鋼、不銹鋼、球墨鑄鐵 Cast steel, stainless steel, ductile cast iron |
| 密封圈 sealring |
不銹鋼、橡膠 Stainless steel, rubber |
| 閥桿 stem |
2Cr13不銹鋼、1Cr13不銹鋼、45#鋼 2Cr13 stainless steel,1Cr13 stainless steel, 45#steel |
| 襯套 bushing |
鑄鉬青銅自潤軸承 Cast molybdenum bronze self lubrication bearing |
| 通徑 | 主要尺寸 | 0.6MPa | 1.0MPa | 1.6MPa | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | L(短) | L(長) | H | H1 | D1 | D2 | Z-φ(M)d | D1 | D2 | Z-φ(M)d | D1 | D2 | Z-φ(M)d |
| 50 | 43 | 43 | 272 | 200 | 110 | 90 | 4-14 | 125 | 100 | 4-18 | 125 | 100 | 4-18 |
| 65 | 46 | 46 | 335 | 225 | 130 | 110 | 4-14 | 145 | 120 | 4-18 | 145 | 120 | 4-18 |
| 80 | 49 | 64 | 355 | 240 | 150 | 125 | 4-18 | 160 | 135 | 4-18 | 160 | 135 | 4-18 |
| 100 | 56 | 64 | 385 | 255 | 170 | 145 | 4-18 | 180 | 155 | 4-18 | 180 | 155 | 4-18 |
| 125 | 64 | 70 | 455 | 305 | 200 | 175 | 4-18 | 210 | 185 | 4-18 | 210 | 185 | 4-18 |
| 150 | 70 | 76 | 490 | 325 | 225 | 200 | 4-18 | 240 | 210 | 4-22 | 240 | 210 | 4-22 |
| 200 | 71 | 89 | 590 | 380 | 280 | 255 | 4-18 | 295 | 265 | 4-22 | 295 | 265 | 4-22 |
| 250 | 76 | 114 | 655 | 410 | 335 | 310 | 4-18 | 350 | 320 | 4-22 | 355 | 320 | 4-26 |
| 300 | 83 | 114 | 740 | 460 | 395 | 362 | 4-22 | 400 | 368 | 4-22 | 410 | 375 | 4-26 |
| 350 | 92 | 127 | 840 | 525 | 445 | 412 | 4-22 | 460 | 428 | 4-M20 | 470 | 435 | 4-M24 |
| 400 | 102 | 140 | 890 | 545 | 495 | 462 | 4-M20 | 515 | 482 | 4-M24 | 525 | 485 | 4-M27 |
| 450 | 114 | 152 | 1010 | 630 | 550 | 518 | 4-M20 | 565 | 532 | 4-M24 | 585 | 545 | 4-M27 |
| 500 | 127 | 152 | 1065 | 650 | 600 | 568 | 4-M20 | 620 | 585 | 4-M24 | 650 | 608 | 4-M30 |
| 600 | 154 | 178 | 1140 | 680 | 705 | 670 | 4-M24 | 725 | 685 | 4-M27 | 775 | 718 | 4-M33 |
| 700 | 165 | 229 | 1268 | 780 | 810 | 775 | 4-M24 | 840 | 800 | 4-M27 | 840 | 788 | 4-M33 |
| 800 | 190 | 241 | 1432 | 860 | 920 | 880 | 4-M27 | 950 | 905 | 4-M30 | 950 | 898 | 4-M36 |
| 900 | 203 | 241 | 1528 | 900 | 1020 | 980 | 4-M27 | 1050 | 1005 | 4-M30 | 1050 | 998 | 4-M36 |
| 1000 | 216 | 300 | 1698 | 1000 | 1120 | 1080 | 4-M27 | 1160 | 1115 | 4-M33 | 1170 | 1110 | 4-M39 |
| 1200 | 254 | 360 | 1910 | 1100 | 1340 | 1295 | 4-M30 | 1380 | 1325 | 4-M36 | 1390 | 1325 | 4-M45 |
| 1400 | 279 | 390 | 2140 | 1200 | 1560 | 1510 | 4-M33 | 1590 | 1530 | 4-M39 | 1590 | 1530 | 4-M45 |
| 1600 | 318 | 440 | 2420 | 1330 | 1760 | 1710 | 4-M33 | 1820 | 1760 | 4-M45 | 1820 | 1750 | 4-M52 |
