| 閥體材質 | WCB碳鋼、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN15~250mm |
| 公稱壓力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃) |
| 驅動形式 | 手柄、蝸輪、電動、氣動、液動等 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

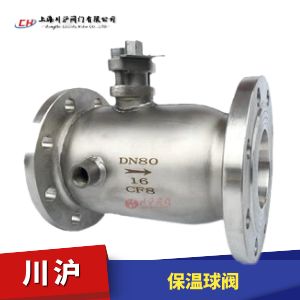

保溫球閥具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。由于采用整體式結構，因而BQ41F球閥比一般球閥更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
執行機構選型
保溫球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動保溫球閥（開關型和調節型控制信號4-20mA）和氣動保溫球閥（開關型和調節型控制信號4-20mA）
| 閥體 | WCB | CF8 | CF8M | CF3 | CF3M |
| 球 | 1Cr18Ni8Ti | CF8 | CF8M | CF3 | CF3M |
| 閥體 | 1Cr13 | 0Cr18Ni9 | 0Cr17Ni12Mo2 | 0Cr18Ni9 | 0Cr17Ni12Mo2 |
| 填料 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 球 | WCB | CF8 | CF8M | CF3 | CF3M | ||||||||||
| 閥座 | Cr+Ni | WELDING STL | Cr+Ni | WELDING STL | Cr+Ni | WELDING STL | Cr+Ni | WELDING STL | Cr+Ni | WELDING STL | |||||
| 球表面 | PTFE | METAL +STL | META L+STL | PTFE | METAL +STL | META L+STL | PTFE | META L+STL | METAL +STL | PTFE | META L+STL | METAL +STL | PTFE | META L+STL | METAL +STL |
| 公稱通徑 DN(mm) | 連接尺寸 | |||||
|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | z-d | |
| 15 | 95 | 95 | 65 | 45 | 16 | 4-14 |
| 20 | 105 | 105 | 75 | 55 | 16 | 4-14 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 |
| 32 | 200(165) | 135 | 100 | 78 | 18 | 4-18 |
| 40 | 205(100) | 145 | 110 | 85 | 18 | 4-18 |
| 50 | 220(200) | 160 | 125 | 100 | 18 | 4-18 |
| 65 | 220 | 180 | 145 | 120 | 18 | 4-18 |
| 80 | 250 | 195 | 160 | 135 | 20 | 8-18 |
| 100 | 280 | 215 | 180 | 155 | 20 | 8-18 |
| 125 | 320 | 245 | 210 | 185 | 22 | 8-18 |
| 公稱通徑 DN(mm) | 連接尺寸 | |||||
|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | z-d | |
| 15 | 95 | 105 | 75 | 55 | 14 | 4-14 |
| 20 | 105 | 115 | 85 | 65 | 14 | 4-14 |
| 25 | 160 | 135 | 100 | 78 | 16 | 4-18 |
| 32 | 200(165) | 145 | 110 | 85 | 16 | 4-18 |
| 40 | 205(180) | 160 | 125 | 100 | 16 | 4-18 |
| 50 | 220(200) | 100 | 145 | 120 | 18 | 4-18 |
| 65 | 220 | 195 | 160 | 135 | 20 | 8-18 |
| 80 | 250 | 215 | 180 | 155 | 20 | 8-18 |
| 100 | 200 | 245 | 210 | 185 | 22 | 8-18 |
| 125 | 320 | 280 | 240 | 210 | 24 | 8-23 |
| 150 | 360 | 335 | 295 | 265 | 26 | 8-23 |
| 200 | 400 | 405 | 355 | 320 | 30 | 12-25 |
