| 閥體材質 | WCB碳鋼、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN50~500mm |
| 公稱壓力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃) |
| 適用介質 | 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質 |
| 驅動形式 | 手柄、蝸輪、電動、氣動、液動等 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

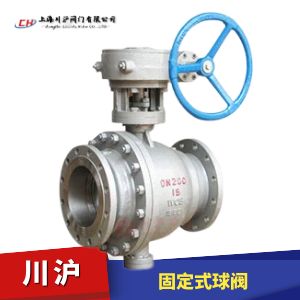

固定式球閥是新一代高性能球閥，適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。它與浮動球閥相比，工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。
執行機構選型
固定式球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動固定式球閥（開關型和調節型控制信號4-20mA）和氣動固定式球閥（開關型和調節型控制信號4-20mA）
| 序號 NO |
零件名稱 | 材質 | |
| GB | ASTM | ||
| 1 | 閥體 | WCB | A2116-WCB |
| 2 | 彈簧 | 60Si2aMn | AISI 9260 |
| 3 | 密封圈 | PTFE | PTFE |
| 4 | 墊片 | PTFE | PTFE |
| 5 | 排污螺母 | 25 | A105 |
| 6 | "0" 型密封圈 | 橡膠 | 橡膠 |
| 7 | 底蓋 | 25 | A105 |
| 8 | 螺釘 | 35 | A193-B7 |
| 9 | 固定軸 | 1Cr13 | A276-410 |
| 10 | 滑動軸承 | PTFE& | PTFE& |
| 11 | 球體 | 1C18Ni9Ti | SS304 |
| 12 | 閥蓋 | WCB | A216-WCB |
| 13 | 閥座 | 25 | A105 |
| 14 | 閥桿 | 1Cr33 | A276-410 |
| 15 | 螺柱 | 35CrMoA | A193-B7 |
| 16 | 螺母 | 35 | A194-2H |
| 17 | 壓套 | 25 | A105 |
| 18 | 填料 | PTFE | PTFE |
| 19 | 支架 | WCB | A216-WCB |
| 20 | 填料壓蓋 | WCB | A2116-WCB |
| 21 | 鍵 Key | 45 | AISI C 1045 |
| 設計依據 | 國標系列 | 美標系列 | |
| 設計標準 | GB/T12237 | AP16D | ANSI B16.34 |
| 法蘭連接結構長度 | GB/T12221 | AP16D | ANSI B16.10 |
| 結構長度(焊接) | GB/T15188.1 | AP16D | ANSI B16.10 |
| 連接法蘭 | GB/T9113 JB/T79 Hg20592 |
ANSI B16.5、B16.47 | |
| 對焊端 | GB/T12224 | ANSI B16.25 | |
| 試驗和檢驗 | GB/T9092 | AP16D | AP1598 |
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | D2 | b | Z-d | H | H1 | D0 | |
| 50 | 178 | 160 | 125 | 100 | 16 | 4-18 | 160 | 85 | - |
| 65 | 191 | 180 | 145 | 120 | 18 | 4-18 | 170 | 95 | - |
| 80 | 206 | 195 | 160 | 135 | 20 | 8-18 | 200 | 110 | - |
| 100 | 229 | 215 | 180 | 155 | 20 | 8-18 | 210 | 120 | - |
| 125 | 356 | 245 | 210 | 185 | 22 | 8-18 | 350 | 215 | - |
| 150 | 394 | 280 | 240 | 210 | 24 | 8-23 | 530 | 190 | - |
| 200 | 457 | 335 | 295 | 265 | 26 | 12-23 | 575 | 230 | 600 |
| 250 | 533 | 405 | 355 | 320 | 30 | 12-25 | 585 | 260 | 600 |
| 300 | 610 | 460 | 410 | 375 | 30 | 12-25 | 730 | 300 | 600 |
| 350 | 686 | 520 | 470 | 435 | 34 | 16-25 | 860 | 350 | 800 |
| 400 | 762 | 580 | 525 | 485 | 36 | 16-30 | 935 | 395 | 800 |
| 450 | 864 | 640 | 585 | 545 | 40 | 20-30 | 975 | 440 | 800 |
| 500 | 912 | 705 | 650 | 608 | 44 | 20-34 | 1060 | 485 | 800 |
