閥體材質	304不銹鋼、316不銹鋼
公稱通徑	DN6~100mm
公稱壓力	1000PSI
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

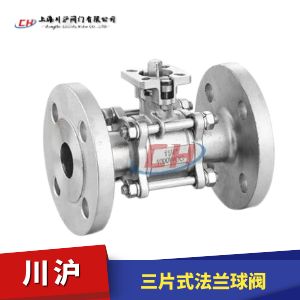

三片式法蘭球閥型號：Q41F/Q41PPL

三片式法蘭球閥用于1000PSI壓力的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
三片式法蘭球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動三片式法蘭球閥（開關型和調節型控制信號4-20mA）和氣動三片式法蘭球閥（開關型和調節型控制信號4-20mA）

三片式法蘭球閥零部件參數

序號No.	零件名稱PARTS	材質MATERIAL
1	閥蓋BONNET	WCB	CF8	CF8M
2	墊片GASKET	PTFE
3	閥座SEAT	PTFE
4	球體BALL	CF8	CF8	CF8M
5	閥體BODY	WCB	CF8	CF8M
6	螺柱BOLT	304
7	彈墊SPRINGWASHER	304
8	螺母NUT	304
9	閥桿STEM	304	304	316
10	閥桿墊圈STEMWASHER	PTFE
11	填料PACKING	PTFE
12	壓蓋GLAND	304
13	手柄HANDLE	304+PVC
14	彈墊SPRINGWASHER	304
15	螺母NUT	304

三片式法蘭球閥結構圖

三片式法蘭球閥安裝尺寸

尺寸		L	d	D2	D1	D	b	f	n-d1	H	W
Nominal Diameter		L	d	D2	D1	D	b	f	n-d1	H	W
15	1/2”	130	15	45	65	95	14	2	4-14	86	120
20	3/4”	150	20	55	75	105	14	2	4-14	92	130
25	1”	160	25	65	85	115	14	2	4-14	98	160
32	1-1/4”	180	32	78	100	135	16	2	4-18	116	180
40	1-1/2”	200	40	85	110	145	16	3	4-18	120	200
50	2”	230	50	100	125	160	16	3	4-18	127	240
65	2-1/2”	290	65	120	145	180	18	3	4-18	138	260
80	3”	310	80	135	160	195	20	3	8-18	150	300
100	4”	350	100	155	180	215	20	3	8-18	168	350
125	5”	400	125	185	210	250	22	3	8-18	220	650
150	6”	480	150	210	240	285	22	3	8-22	245	800
