閥體材質	WCB、304不銹鋼、316不銹鋼
公稱通徑	DN25~250mm
公稱壓力	PN1.6MPa、2.5MPa、Class150
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)合金鋼密封(-29-+425℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

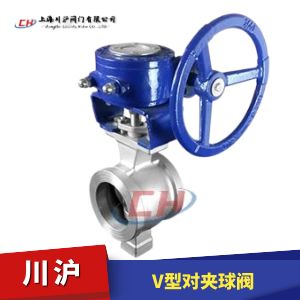

V型對夾球閥型號：Q70H/Q70F

V型對夾球閥一般采用金屬密封，適合高溫和耐磨場合使用，閥體是對夾式連接，由于它的球芯帶有V型結構，使之與可動硬密封閥座之間具有良好密封性能與剪切功能。因此除適用于液體、氣體等介質外，特別適用于造紙、食品、石油、化工、冶金、電力、制藥、污水處理等行業中含有纖維或微小固體顆粒的懸濁液與粘度大的介質中，實現對有關工藝參數的控制。

執行機構選型
V型對夾球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動V型對夾球閥（開關型和調節型控制信號4-20mA）和氣動V型對夾球閥（開關型和調節型控制信號4-20mA）

V型對夾球閥結構圖

V型對夾球閥零部件參數

序號	名稱	數量 (件)	材料
1	閥體	1	WCB	CF8	CF8M
2	閥芯	1	CF8表面鍍硬鉻	CF8表面鍍硬鉻	CF8M表面鍍硬鉻
3	圓柱銷	2	304	304	316
4	閥座	1	304堆焊硬質合金	304堆焊硬質合金	316堆焊硬質合金
5	彈簧	1	17-7PH	17-7PH	316
6	O型圈	1	氟橡膠	氟橡膠	氟橡膠
7	自潤滑軸承		304+PTFE	304+PTFE	316+PTFE
8	下閥桿	1	20Cr13	304	316
9	O型圈	1	氟橡膠	氟橡膠	氟橡膠
10	后壓蓋	1	WCB	CF8	CF8M
11	環墊	1	PTFE	PTFE	PTFE
12	調節墊片	1	PTFE	PTFE	PTFE
13	平墊片	4	Q235	304	304
14	螺栓	4	25	304	304
15	雙頭螺柱	2	25	304	304
16	自潤滑軸承	1	304+PTFE	304+PTFE	316+PTFE
17	平鍵	1	20Cr13	304	316
18	下填料	1	PTFE	PTFE	PTFE
19	中填料	1組	PTFE	PTFE	PTFE
20	上填料	1	PTFE	PTFE	PTFE
21	填料壓蓋	1	WCB	CF8	CF8M
22	螺母	2	35	304	304
23	上閥桿	1	20Cr13	304	316

V型對夾球閥結構圖

V型對夾球閥安裝尺寸

DN	A	H	B	C	T	Y	L	L	φd	h	S	K	M	Z	扭矩
25	50/60	30	68	38	81	73	102	75	16	35	75		2-M10	5	32
32	60	35	76	45	86	78	100	75	16	35	75		2-M10	5	40
40	60	35	84	50	90	80	102	75	16	35	75		2-M10	5	76
50	75	43	100	62	93	90	104	75	16	35	75		2-M10	5	90
65	100	50	118	73	108	105	102	75	16	35	75		2-M10	5	100
80	100	57	132	90	123	118	110	75	20	35	90	28	4-M10	6	140
100	115	65	158	115	138	130	108	75	20	35	90	28	4-M10	6	150
125	129	78	184	134	148	145	110	80	25	40	90	28	4-M10	8	200
150	160	95	216	164	170	170	124	94	30	50	110	40	4-M12	8	300
200	200	120	268	206	200	201	124	94	30	50	110	40	4-M12	8	500
250	240	148	326	260	240	237	140	98	40	60	135	40	4-M16	12	800
