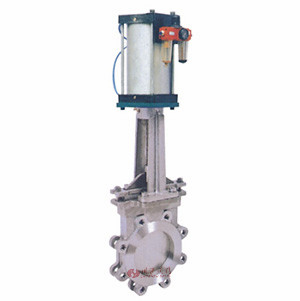

氣動刀型閘閥由氣動執行機構和刀型閘閥組成。刀型閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸 DN50~DN800，可在工作壓力 0.6MPa~1.6MPa。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。氣動刀閘閥產品廣泛用于化工、煤碳、制糖、污水、造紙等領域，是一種理想的密封閥門。特別適合于造紙行業在管道上作調節和節流使用。
附件選型
氣動刀型閘閥默認配ZS型氣動活塞式執行機構，選配電磁換向閥(AC220V/DC24V)、接近開關、空氣過濾減壓閥和手輪。
| 零件名稱 | 材質名稱 | 材質牌號 |
|---|---|---|
| 圓螺母 | 優質碳素鋼 | 25 |
| 手輪 | 灰口鑄鋼 | HT200 |
| 軸承壓蓋 | 優質碳素鋼 | 35 |
| 閥桿螺母 | 鋁青銅 | ZCuA19Mn2、ZCuA19Fe4Ni4Mn2 |
| 鋁黃銅 | ZCuZn25A16Fe3Mn3 | |
| 軸承 | — | 51110 |
| 閥桿 | 不銹鋼 | 304、316、2Cr13 |
| 支架 | 碳素鋼、不銹鋼 | WCB、CF8等 |
| 閘板 | 不銹鋼 | 304、316、304L、316L、2Cr13 |
| 螺栓螺母 | 優質碳素鋼 | 35 |
| 填料壓蓋 | 碳素鋼 | WCB |
| 填料 | 柔性石墨盤根石棉根增強四氟纖維盤根 | — |
| 閥體 | 碳素鋼、不銹鋼 | WCB、CF8（304）、CF3（304L）、CF8M（316）、CF3M（316L）、密封座堆焊合金或不銹鋼 |
| 設計標準 | JB/T869l-1998 MSS SP-81 |
|---|---|
| 法蘭標準 | GB/T9113．1-2000 |
| 結構長度 | GB/T1-5188．2-94 |
| 試驗和壓力 | GB/T13927-2000 |

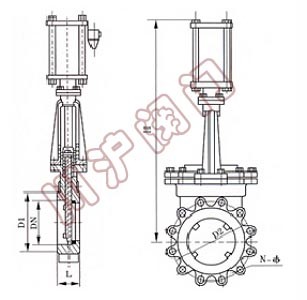

| MPa | DN | L | D | D1 | D2 | H | N-M | A |
|---|---|---|---|---|---|---|---|---|
| 1.0 | 50 | 43 | 160 | 125 | 100 | 330 | 4-M16 | 180 |
| 65 | 46 | 180 | 145 | 120 | 360 | 4-M16 | 180 | |
| 80 | 46 | 195 | 160 | 135 | 390 | 4-M16 | 220 | |
| 100 | 52 | 215 | 180 | 155 | 440 | 8-M16 | 220 | |
| 125 | 56 | 245 | 210 | 185 | 510 | 8-M16 | 230 | |
| 150 | 56 | 280 | 240 | 210 | 600 | 8-M20 | 280 | |
| 200 | 60 | 335 | 295 | 265 | 700 | 8-M20 | 360 | |
| 250 | 68 | 390 | 350 | 320 | 840 | 12-M20 | 360 | |
| 300 | 78 | 440 | 400 | 368 | 960 | 12-M20 | 400 | |
| 350 | 78 | 500 | 460 | 428 | 1110 | 16-M20 | 400 | |
| 400 | 102 | 565 | 515 | 482 | 1250 | 16-M22 | 400 | |
| 450 | 114 | 615 | 565 | 532 | 1380 | 20-M22 | 530 | |
| 500 | 127 | 670 | 620 | 585 | 1530 | 20-M22 | 530 | |
| 600 | 154 | 780 | 725 | 685 | 1800 | 20-M27 | 600 | |
| 700 | 165 | 895 | 840 | 800 | 2150 | 24-M27 | 600 | |
| 800 | 190 | 1010 | 950 | 898 | 2420 | 24-M30 | 680 | |
| 900 | 203 | 1110 | 1050 | 1005 | 2680 | 28-M30 | 680 | |
| 1000 | 216 | 1220 | 1160 | 1115 | 3100 | 28-M30 | 700 | |
| 1200 | 254 | 1450 | 1380 | 1325 | 3450 | 32-M36 | 800 | |
| 1.6 | 50 | 43 | 160 | 125 | 99 | 330 | 4-M16 | 180 |
| 65 | 46 | 185 | 145 | 120 | 360 | 4-M16 | 180 | |
| 80 | 46 | 200 | 160 | 135 | 390 | 8-M16 | 220 | |
| 100 | 52 | 220 | 180 | 155 | 440 | 8-M16 | 220 | |
| 125 | 56 | 250 | 210 | 185 | 510 | 8-M16 | 230 | |
| 150 | 56 | 285 | 240 | 210 | 600 | 8-M20 | 280 | |
| 200 | 60 | 340 | 295 | 265 | 700 | 12-M20 | 360 | |
| 250 | 68 | 405 | 355 | 310 | 840 | 12-M22 | 360 | |
| 300 | 78 | 460 | 410 | 375 | 960 | 12-M22 | 400 | |
| 350 | 78 | 520 | 470 | 435 | 1110 | 16-M22 | 400 | |
| 400 | 102 | 580 | 525 | 485 | 1250 | 16-M27 | 400 | |
| 450 | 114 | 640 | 585 | 545 | 1380 | 20-M27 | 530 | |
| 500 | 127 | 715 | 650 | 609 | 1530 | 20-M30 | 530 | |
| 600 | 154 | 840 | 770 | 720 | 1800 | 20-M36 | 600 | |
| 700 | 165 | 910 | 840 | 788 | 2150 | 24-M36 | 600 | |
| 800 | 190 | 1025 | 950 | 898 | 2420 | 24-M36 | 680 | |
| 900 | 203 | 1125 | 1050 | 998 | 2680 | 28-M36 | 680 | |
| 1000 | 216 | 1255 | 1170 | 1110 | 3100 | 28-M42 | 700 | |
| 1200 | 254 | 1485 | 1390 | 1325 | 3450 |
