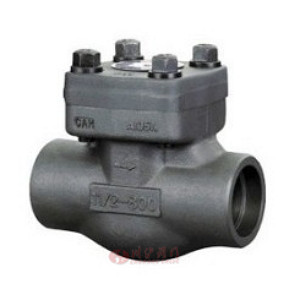

鍛鋼止回閥有三種體蓋連接設計形式。第一種是螺栓式閥蓋：按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封?？蛻粲刑厥庖髸r也可采用金屬環(huán)連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r也可采用透焊連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密環(huán)密封。可選的密封閥瓣形式有旋啟式、升降式、球型三種，連接標準可執(zhí)行美標或國標螺紋，焊接和法蘭連接。
| 公稱壓力（Mpa） | 實驗壓力 | 工作溫度（℃） | ||
|---|---|---|---|---|
| 強度（水）（Mpa） | 密封（水）空氣 | 低壓密封空氣（Mpa） | ||
| 1.6 | 2.4 | 1.76 | 0.6 | ≤350 |
| 2.5 | 3.75 | 3.75 | 0.6 | |
| 4.0 | 6.0 | 4.4 | 0.6 | |
| 6.4 | 9.6 | 7.04 | 0.6 | |
| 10.0 | 15.0 | 11.0 | 0.6 | |
| 800Lb | ||||||||||
| NPS (in) | 縮徑 (R.P) | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
| 全徑 (F.P) | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |||
| L (mm) | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 170 | ||
| H (mm) | 61 | 61 | 61 | 78 | 84 | 101 | 120 | 133 | ||
| 900Lb～1500Lb | ||||||||||
| NPS (in) | 縮徑 (R.P) | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
| 全徑 (F.P) | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |||
| L (mm) | 92 | 111 | 111 | 120 | 140 | 140 | 162 | 178 | ||
| H (mm) | 61 | 79 | 79 | 97 | 105 | 120 | 140 | 140 | ||
